1.概述

       智能干油潤滑系統采用單線保壓智能方式，由20MPa電動潤滑泵裝置、電動

加油泵、電控柜、智能給脂裝置、管路及附件等組成。
       智能潤滑系統是實現對每個潤滑點定時、定量的供送潤滑脂，能對每一點

的供脂是否正常實施監控并能在控制柜面板上顯示，將信號送入主控室，對系

統及每點的給油情況進行實時監控。
2.智能集中潤滑系統特點
（1）工作狀態和給油狀態均可監控，自動化程度高
（2）容積計量，給油量準確
（3）高壓給油，給油可靠
（4）給油頻率和給油量可以自動調節或設定
（5）系統工作可靠
3. 系統工作原理
       系統工作時，泵輸出的油通過一條供脂主管送到各智能給脂裝置，這時各

個智能給脂裝置上的電磁給油器處于關閉狀態，系統管路壓力逐漸增加。當系

統管路壓力達到正常工作壓力范圍內時, 系統處于正常狀態，可以對潤滑點供

脂。
       系統正常工作時，PLC分別對每個智能給脂裝置開始間隔計時，達到間隔

時間各智能給脂裝置中的各電磁給脂器順序動作，將定量的潤滑脂供向潤滑

點。在電磁給脂器上裝有流量開關，可以檢測給脂信號，異常時發出故障信號。

直到各電磁給脂器都動作一次，系統完成給油過程。這時PLC又開始對系統間

隔時間計時,計時停止則整個系統完成一次給脂循環。設定的間隔時間可根據

實際情況設置。
       系統可手動控制也可自動控制。
       系統工作時系統主油管的壓力將一直保持在一定范圍之間。在泵出口設有

壓力控制器，向系統電控發出高壓信號。
       電動加油泵根據潤滑泵液位高低可實現對潤滑泵儲脂罐自動補油。
       電控系統具有近程、遠程控制功能，有遠程控制的無源接點，能向上位機

提供運行信號、輕故障信號、重故障信號、運行控制的接口并配備相應的聲光

報警系統。

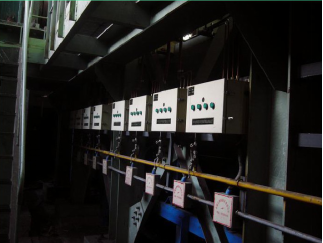

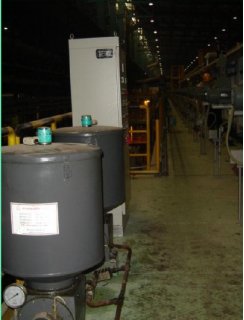

4.應用案例：
