一．系統構成：

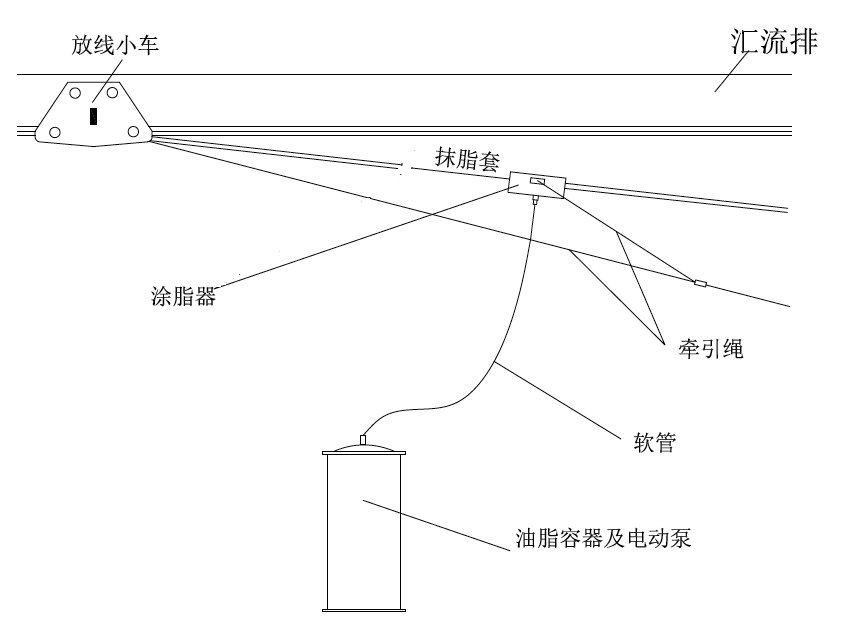

   TYX-120型機車高空接觸線自動涂油裝置由高壓電動供脂泵，油脂儲存桶，壓油盤，

油量調節閥，涂脂器，管路，固定調節繩等組成。具有結構緊湊，重量輕，便于移動，

性能可靠的優點。

     系統配有的電動高壓柱塞泵，具有壓力高，吸油能力強，能夠適合高粘度油脂的

輸送。泵設有溢流閥，可以調整油泵的出油壓力。配有適合油桶大小的壓油盤，有

助于抽吸高粘度油脂。電控方面配有電流保護功能。

   涂脂器外殼采用高強度輕質材料，具有重量輕，強度高的優點。內部密封材料采

用高分子材料，具有抗磨損，密封性好，又不會對銅接觸線表面造成損傷的特點。

內部采用特殊設計，使系統涂油過程密封性好，油路順暢，涂抹均勻，現場施工方

便的優點。

二．系統參數：
